T- Turbocharger / T- NA Series Turbocharger Nozzle Ring لأجزاء إصلاح توربو البحرية

T- Turbocharger / T- NA Series Turbocharger Nozzle Ring لأجزاء إصلاح توربو البحرية

وصف الشاحن التوربيني من سلسلة T- / T- NA:

حلقة فوهة الشاحن التوربيني من سلسلة T- NA تنتمي إلى جزء واحد منسلسلة T- / T- NA من سلسلة الشاحن التوربيني لغاز العادم والتي تم تطويرها بشكل نسبي مع محركالتوربينات المحورية المصبوبة ، وهي مناسبة ل محركات زيت الوقود الثقيل ومحركات زيت الديزل البحري والوقود الحيوي ومهمة تشغيل الغاز. شواحن توربينية من سلسلة T- NAمتوفرة لمدى قوة المحرك من 1650 كيلوواط إلى 24500 كيلوواط لكل شاحن توربيني مع سهولة الصيانة أو الإصلاح.

التطبيقات:

يستخدم شاحن توربيني من سلسلة T- NR على نطاق واسع في المحركات البحرية ومحركات الطاقة والمحركات الصناعية.

T- مان / يتضمن شاحن توربيني من سلسلة T- NA ما يلي:

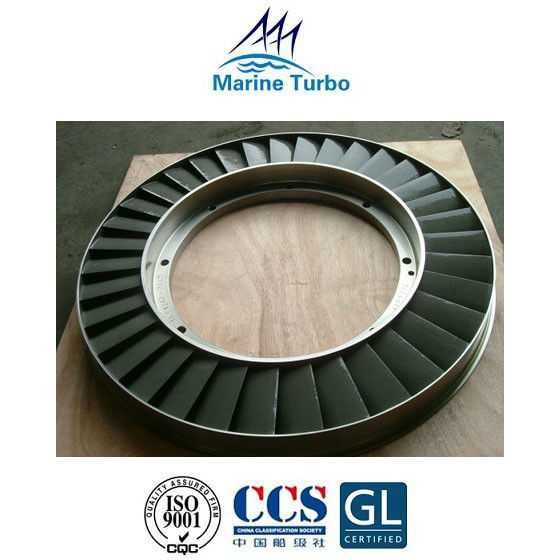

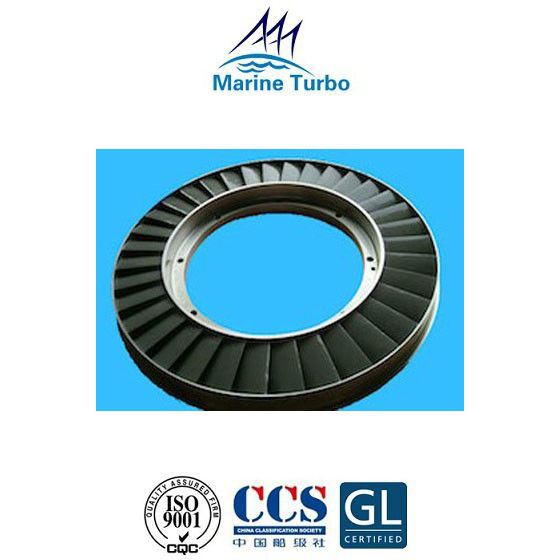

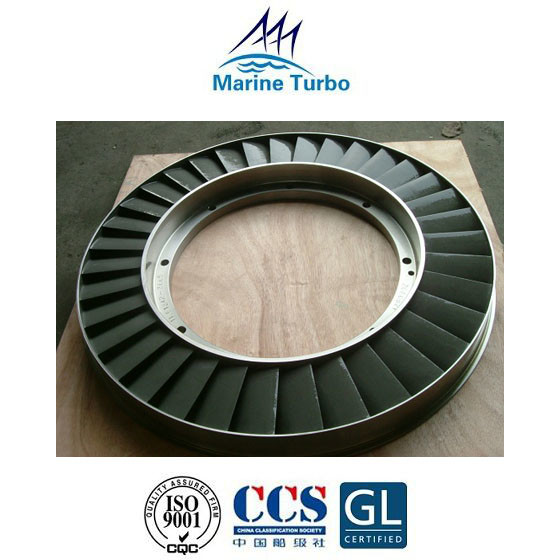

T- مان /صورة حلقة فوهة الشاحن التوربيني من سلسلة T- NA:

وظيفة حلقة فوهة الشاحن التوربيني:

يتم تشغيل التوربين بواسطة غاز عادم المحرك ، والذي يدخل عبر غلاف مدخل الغاز.يتمدد الغاز من خلال حلقة فوهة حيث يتم تحويل طاقة ضغط الغاز إلى طاقة حركية.يتم توجيه هذا الغاز عالي السرعة إلى شفرات التوربينات حيث يقود عجلة التوربين ، وبالتالي الضاغط بسرعات عالية (10-15000 دورة في الدقيقة).ثم يمر غاز العادم عبر غلاف المنفذ إلى امتصاص العادم.

تحتاج حلقة الفوهة إلى تحمل درجة الحرارة المرتفعة للغاية والضغط المرتفع ، لذا فهي ضرورية للغاية لاختيار المواد.

عادة ما يتم تصنيع حلقة فوهة الشاحن التوربيني من سبيكة نيكل كروم مقاومة للزحف ، أو فولاذ نيكل كروم أو سبيكة نيمونية مقاومة للحرارة.
