| نوع الدوار: | تجميع كامل مع العمود والدفاعات | مادة رمح: | سبائك الصلب مزورة 42CrMo4 |
|---|---|---|---|
| مواد المكره: | الفولاذ المقاوم للصدأ 304 أو 316 | السرعة العملية القصوى: | 20000 دورة في الدقيقة |
| درجة التوازن: | G2.5 لكل ISO 1940 | معيار التفتيش: | توازن ديناميكي بنسبة 100% واختبار تغلغل الصبغة |

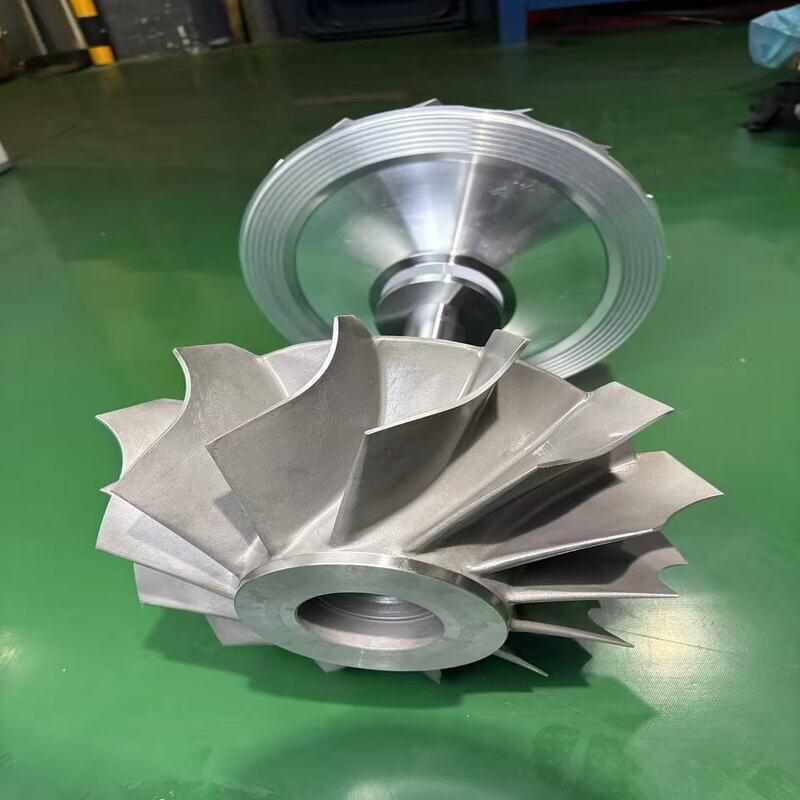

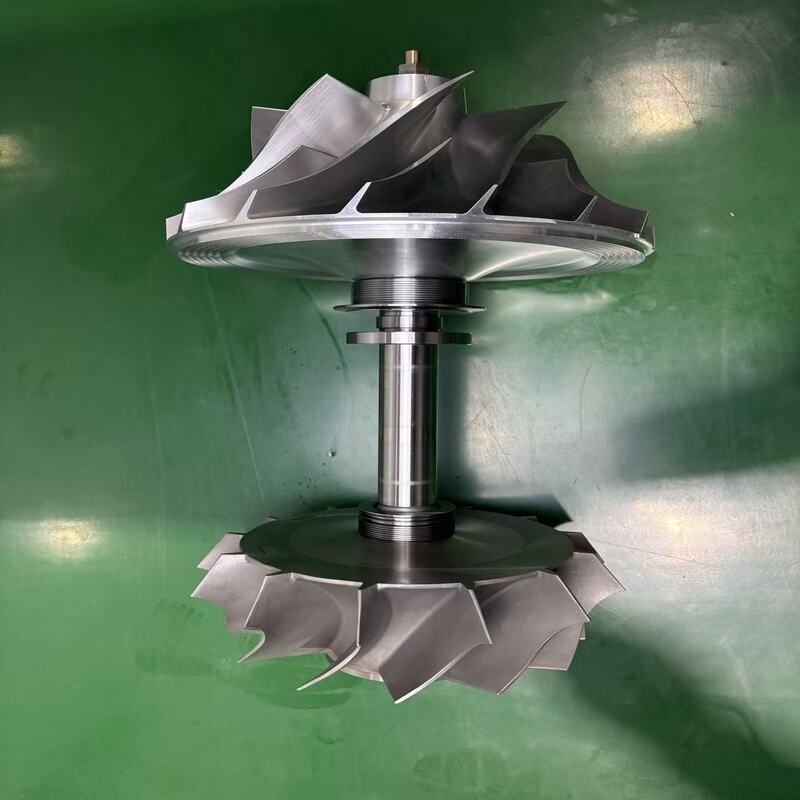

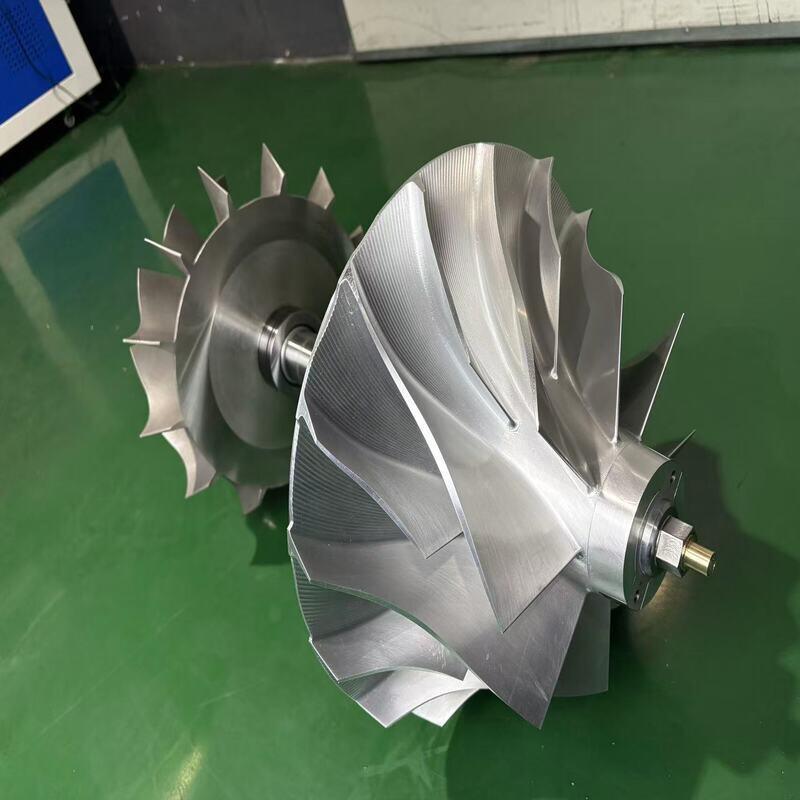

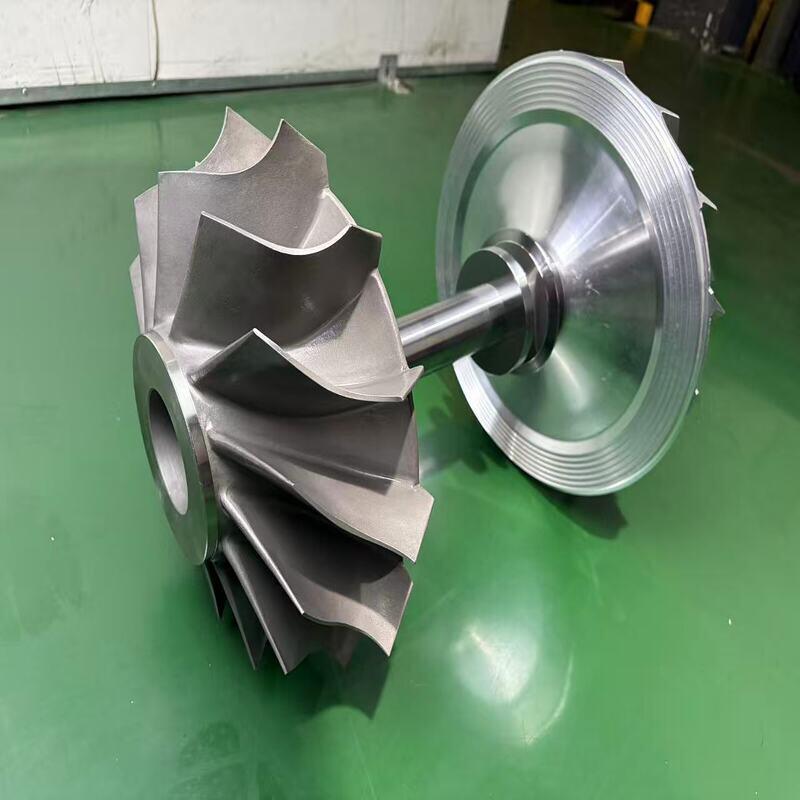

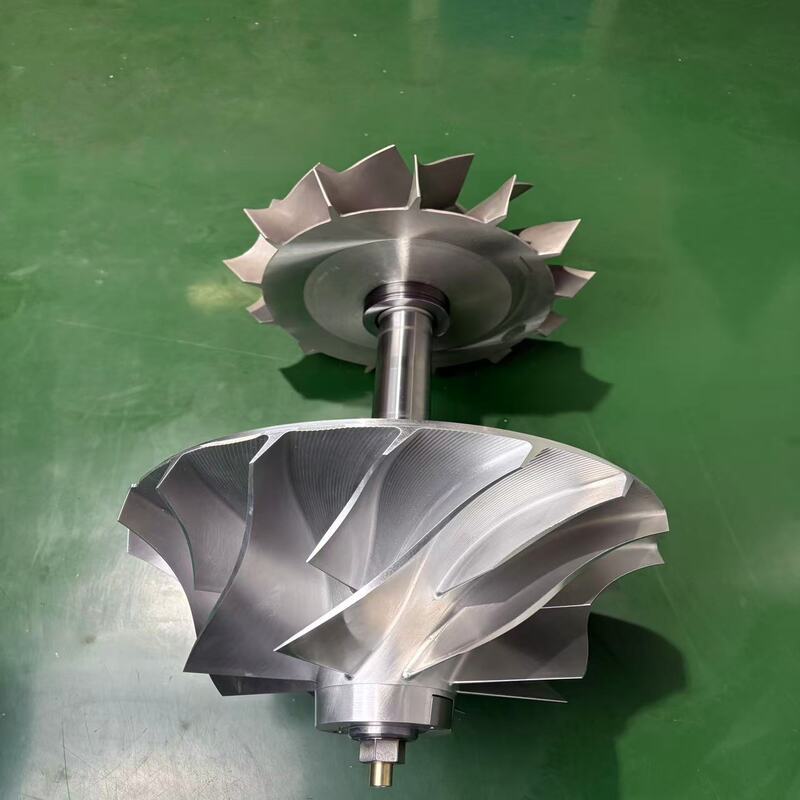

إن المجموعة الكاملة للدوار المتوازن عالي السرعة لدينا عبارة عن وحدة دوارة جاهزة للتثبيت تم تصميمها لتطبيقات المحركات والتوربينات الصعبة. فهو يدمج قلب الدوار، والعمود الأرضي الدقيق، والمحامل المثبتة مسبقًا، وعناصر الموازنة في مجموعة واحدة تم اختبارها في المصنع. تتم موازنة كل وحدة ديناميكيًا وفقًا لمعايير ISO G2.5 أو أفضل، ويتم التحقق من سرعة التشغيل لضمان اهتزاز منخفض للغاية، وعمر تحمل ممتد، وإخراج ثابت. مصنوعة من الفولاذ الكهربائي عالي الجودة ومواد عمود السبائك، تعمل المجموعة الكاملة للدوار على تقليل أخطاء التجميع، وإزالة التوازن في الموقع، وتقليل وقت توقف الصيانة. مناسب للمحركات الكهربائية AC/DC، والتوربينات البخارية، وتوربينات الغاز، والمغازل عالية السرعة، وقد تم تصميم هذا التجميع وفقًا لمتطلبات عزم الدوران والسرعة والتركيب. سواء كنت بحاجة إلى بديل قياسي أو دوّار مصمم خصيصًا، فإن التجميع الكامل للدوار المكون من قطعة واحدة يوفر أداءً يمكن التنبؤ به وتشغيلًا أسرع. ومن خلال دمج القلب والعمود مع تحقيق التوازن الصارم، فإننا نساعدك على تحقيق كفاءة أعلى، وضوضاء أقل، وتقليل التكلفة الإجمالية للملكية. تخضع جميع التجميعات لفحص الأبعاد، وفحص تشطيب السطح، واختبار التشغيل الديناميكي قبل الشحن، مما يضمن سهولة الاستخدام الفوري في خط الإنتاج الخاص بك.
تعد أنظمة الدوار غير المتوازنة أو سيئة التجميع سببًا رئيسيًا للاهتزاز وتلف المحامل والتوقف غير المتوقع للماكينة. عندما يتم الحصول على الدوار كمكونات منفصلة ويتم تجميعها في الموقع، فإن الاختلافات في تحمل الملاءمة والمحاذاة ودقة الموازنة تؤدي في كثير من الأحيان إلى الانحراف وعدم توازن الكتلة. يؤدي هذا إلى توليد قوى شعاعية زائدة، مما يؤدي إلى تآكل المحمل مبكرًا، وتسرب الختم، وإجهاد العمود، وحتى الرنين الهيكلي. في تطبيقات المحركات والتوربينات، حتى عدم التوازن الطفيف يمكن أن يؤدي إلى فقدان الطاقة، وارتفاع درجة الحرارة، وزيادة الضوضاء. غالبًا ما تعاني فرق الصيانة من عدم اتساق استبدال الدوارات التي تتطلب تركيبًا تجريبيًا يستغرق وقتًا طويلاً ومحاولات موازنة متكررة. تعمل هذه التحديات على زيادة المخاطر التشغيلية، وزيادة مخزون قطع الغيار، وإطالة فترة توقف الماكينة. بدون مجموعة دوارة كاملة ومتوازنة مسبقًا، يكون تحقيق استقرار عالي السرعة وقابل للتكرار وموثوقية طويلة المدى أكثر صعوبة، خاصة في ظل الحمل المتغير ودورات العمل المستمرة.
نحن نحل هذه المشكلات من خلال توفير مجموعات كاملة من الدوارات المتكاملة تمامًا والتي تكون متوازنة ديناميكيًا وتم اختبارها بنسبة 100% قبل الإرسال. بدلاً من تقديم أعمدة وطبقات ومحامل سائبة، نقوم بتجميع ومحاذاة وموازنة الوحدة الدوارة بالكامل في ظل ظروف المصنع الخاضعة للرقابة. يتم تقليص قلب الدوار أو تثبيته على العمود، ويتم تثبيت المحامل مع التحميل المسبق المحدد، ويتم موازنة التجميع على موازن دقيق عند سرعة التشغيل أو سرعة مكافئة معتمدة. يعمل هذا الأسلوب على التخلص من تباين التجميع في الموقع، ويضمن التركيز، ويضمن بقاء عدم الاتزان المتبقي ضمن ISO G2.5 أو الحدود المحددة من قبل المستخدم. نظرًا لأن كل مجموعة كاملة من الدوار تصل إلى مرحلة تسليم المفتاح، يقوم فريقك ببساطة بتثبيتها في الجزء الثابت أو المبيت، مما يقلل وقت التشغيل بنسبة تصل إلى 70%. كما نقدم أيضًا دعمًا هندسيًا مخصصًا - حيث يمكن تكييف المواد والطلاءات وميزات التبريد وامتدادات العمود مع أجهزتك. من خلال إمكانية تتبع الدُفعات وتقارير التوازن المعتمدة ومستندات مطابقة الأبعاد، تمنحك مجموعاتنا الكاملة للدوار جودة قابلة للتكرار وتكلفة إجمالية أقل لدورة الحياة، مما يجعلها مثالية لكل من إنتاج OEM وبدائل MRO.
| المعلمة | تفاصيل |
|---|---|
| نوع الدوار | قفص السنجاب، دوار الجرح، دوار المغناطيس الدائم، دوار قرص التوربين |
| المواد الأساسية | 50W470 / 50W600 / 35W250 الفولاذ الكهربائي، تتوفر درجات مخصصة |
| مادة رمح | 42CrMo، 40Cr، 304/316 الفولاذ المقاوم للصدأ، سبائك الصلب |
| نطاق القطر الخارجي | 80 مم - 1500 مم (قياسي)، أكبر عند الطلب |
| نطاق قطر رمح | 20 ملم – 300 ملم |
| الطول الأساسي | 100 ملم – 3000 ملم |
| موازنة الصف | G6.3، G2.5، G1.0 (آيزو 1940-1) |
| أقصى سرعة تشغيل | ما يصل إلى 30000 دورة في الدقيقة (حسب القطر) |
| تحمل التسامح مقعد | H7/k6 أو لكل رسم |
| التشغيل (العمود والقلب) | ≥ 0.02 ملم |
| طريقة التوازن | توازن ديناميكي ذو مستويين مع التصحيح عن طريق الحفر أو الطحن أو إضافة الوزن |
| الاختبار والتوثيق | تقرير التوازن، تقرير فحص الأبعاد، شهادة المواد |
| التخصيص | Keyway، أضلاع التبريد، قنوات التهوية الشعاعية، الطلاءات، واجهة القرص المنكمشة، أهداف الاستشعار |
| التعبئة والتغليف | صندوق خشبي من فئة التصدير مع حماية ضد التآكل |
المحركات الكهربائية ذات السرعة العالية والجهد المتوسط
المحركات الصناعية AC/DC والمحركات المؤازرة
التوربينات البخارية والمحركات المساعدة لتوربينات الغاز
وحدات الدوار الشاحن التوربيني
ضواغط الطرد المركزي والمنافيخ
مغازل عالية السرعة للأدوات الآلية
دوارات مولد المغناطيس الدائم
محركات الجر للسكك الحديدية والمركبات الكهربائية
دوارات المضخة للمضخات متعددة المراحل ذات الضغط العالي
أي معدات دوارة تتطلب وحدة قلب وعمود دوار جاهزة ومتوازنة
تعمل المجموعة الكاملة للدوار على تحويل الطاقة الكهرومغناطيسية أو الطاقة السائلة إلى دوران ميكانيكي. في المحركات الكهربائية، يحمل قلب الجزء الدوار المصفح موصلات أو مغناطيسًا دائمًا. عندما يولد الجزء الثابت مجالًا مغناطيسيًا دوارًا، فإنه يحفز التيار في موصلات الجزء الدوار، مما يخلق عزمًا كهرومغناطيسيًا يقوم بتدوير الجزء المتحرك وعموده المتكامل. في التوربينات، يصطدم الغاز أو البخار عالي الضغط بالشفرات المثبتة على القرص الدوار، مما يؤدي إلى تحريك العمود مباشرة. ينقل العمود، المدعوم بالمحامل، عزم الدوران إلى الحمل المزدوج. نظرًا لأن القلب والعمود والمحامل تشكل مجموعة صلبة ومتوازنة، فإن الكتلة الدوارة تظل ثابتة حتى عند السرعة العالية. تعوض عملية التوازن عدم تناسق الكتلة المتبقية، مما يقلل من قوى الطرد المركزي والاهتزاز. تضمن المحامل المثبتة مسبقًا مع الخلوص الصحيح والتحميل المسبق دورانًا سلسًا واحتكاكًا أقل. يمكن دمج ميزات التبريد، مثل القنوات الشعاعية أو شفرات المروحة المتكاملة، لإدارة التمدد الحراري والحفاظ على الدوار ضمن حدود درجة الحرارة الآمنة، والحفاظ على اتساق الفجوة الهوائية ومنع الانحناء الحراري. يضمن هذا التصميم المتكامل نقل الطاقة بكفاءة، وانخفاض مستوى الضجيج، وعمر تشغيل أطول في ظل الخدمة المستمرة.
حدد معلمات جهازك: تعرف على الطاقة المقدرة (كيلوواط)، والسرعة المقدرة (RPM)، وتردد العرض (هرتز) للمحرك أو التوربين.
تحديد نوع الدوار: اختر القفص السنجابي للمحركات الحثية القوية، أو الدوار الملفوف للتحكم في الانزلاق، أو المغناطيس الدائم للآلات المتزامنة عالية الكفاءة، أو القرص التوربيني لمحركات التوربينات. قم بتوفير الرسم أو الكود الأصلي الخاص بالشركة المصنعة إن أمكن.
حدد المواد الأساسية والعمود: قم بمطابقة درجة الفولاذ الكهربائي مع هدف الكفاءة الخاص بك والفئة الحرارية. بالنسبة للبيئات المسببة للتآكل أو درجات الحرارة العالية، اطلب أعمدة من الفولاذ المقاوم للصدأ أو سبائك الصلب.
حدد الواجهات الميكانيكية: تأكد من قطر العمود، وأبعاد مجرى المفتاح، وحجم مجلة المحمل، ونوع/تعيين المحمل. قم بالإشارة إلى أي شفة اقتران، أو قرص تقليص، أو متطلبات تركيب جهاز التشفير.
ضبط متطلبات التوازن: بالنسبة للتطبيقات عالية السرعة (أعلى من 3000 دورة في الدقيقة)، حدد ISO G2.5 أو G1.0. بالنسبة للمحركات الصناعية العامة، قد يكون G6.3 مقبولاً. أخبرنا بالسرعة القصوى للتشغيل وما إذا كانت هناك حاجة إلى موازنة طائرتين.
معالجة التبريد والحماية: إذا كان الدوار يعمل في بيئة مغلقة أو شديدة الحرارة، فناقش قنوات التبريد الداخلية، أو المراوح المثبتة على العمود، أو الطلاءات المضادة للتآكل.
طلب الوثائق: تأكد من أنك بحاجة إلى تقرير التوازن وشهادة المواد وسجل فحص الأبعاد لنظام الجودة الخاص بك.
العينة والنموذج الأولي: بالنسبة لمشاريع OEM، يمكننا توفير تجميع كامل للدوار النموذجي للاختبار والتحقق من الصحة قبل إنتاج السلسلة.
اتصل بمهندسينا: أرسل المواصفات أو الرسومات أو نموذج الاستفسار المكتمل. سوف نقترح تصميمًا تم التحقق منه، ومهلة زمنية، وعرض أسعار في غضون 24 ساعة، مما يضمن حصولك على مجموعة كاملة من الدوار التي تناسبك بشكل مباشر وتعمل بسلاسة.
1. ما هو التجميع الكامل للدوار وكيف يختلف عن قلب الدوار العاري؟التجميع الكامل للدوار هو وحدة متكاملة تمامًا تشتمل على قلب الدوار، والعمود، والمحامل، ومكونات الموازنة، وجميعها مجمعة في المصنع ومتوازنة ديناميكيًا. قلب الدوار العاري هو مجرد قلب مغناطيسي مصفح بدون عمود أو محامل أو توازن. يؤدي استخدام التجميع الكامل إلى التخلص من أخطاء التجميع في الموقع وموازنة العمل، مما يوفر وقت التثبيت ويحسن الموثوقية.
2. ما هي درجة التوازن التي يمكنك تحقيقها للدوارات عالية السرعة؟نحن نوازن بشكل روتيني مع ISO G2.5، وبالنسبة للتطبيقات المهمة عالية السرعة مثل دوارات التوربينات والمغازل، يمكننا الوصول إلى G1.0. تتم موازنة كل مجموعة بسرعة التشغيل أو السرعة المحسوبة لتمثيل حالة الخدمة، ويتم توفير تقرير توازن معتمد مع كل شحنة.
3. هل يمكنك تصنيع مجموعة كاملة للدوار من عينة أو رسم؟نعم. نحن متخصصون في تجميعات الدوار المخصصة والاستبدال. قم بتقديم الرسم الأصلي الخاص بك، أو ورقة المواصفات التي تمت هندستها بشكل عكسي، أو عينة مادية، وسيقوم فريقنا الهندسي بتكرار التصميم بواجهات ميكانيكية دقيقة وخصائص أداء. نقترح أيضًا تحسينات مادية أو موازنة إذا لزم الأمر.
4. ما هي المهلة النموذجية للتجميع الكامل للدوار المخصص؟عادةً ما يتم شحن مجموعات الاستبدال القياسية بالمواد الشائعة خلال 4 إلى 6 أسابيع. قد تستغرق الدوارات المعقدة المصممة هندسيًا بمواد خاصة أو طلاءات أو أشكال هندسية فريدة من نوعها من 8 إلى 12 أسبوعًا. نحن نقدم جدول تسليم ثابتًا في مرحلة عرض الأسعار ونحتفظ بمخزون الأمان للطلبات المتكررة.
5. كيف يمكنك ضمان جودة وتركيز التجميع؟تمر كل مجموعة كاملة للدوار بقياس جريان العمود، وفحص تركيز القلب، والتوازن الديناميكي، وفحص الأبعاد النهائي. نحن نستخدم CMM، ومؤشرات الاتصال، وآلات الموازنة الدقيقة. يتم تضمين تقارير التسامح وشهادات المواد، مما يضمن أن التجميع يلبي مواصفات الطباعة أو يتجاوزها قبل أن يغادر المصنع.
