| درجة المادة: | حديد زهر عالي القوة HT250 | أقصى تصنيف للضغط: | 25 بار 360 رطل لكل بوصة مربعة |
|---|---|---|---|
| نطاق درجة الحرارة: | -20 درجة مئوية إلى 350 درجة مئوية | نوع الاتصال: | ذات حواف ANSI DIN JIS |
| التسامح بالقطع: | +/- 0.02 ملم | ضمان الجودة: | تم اختباره الهيدروستاتيكي وفحصه بالموجات فوق الصوتية |

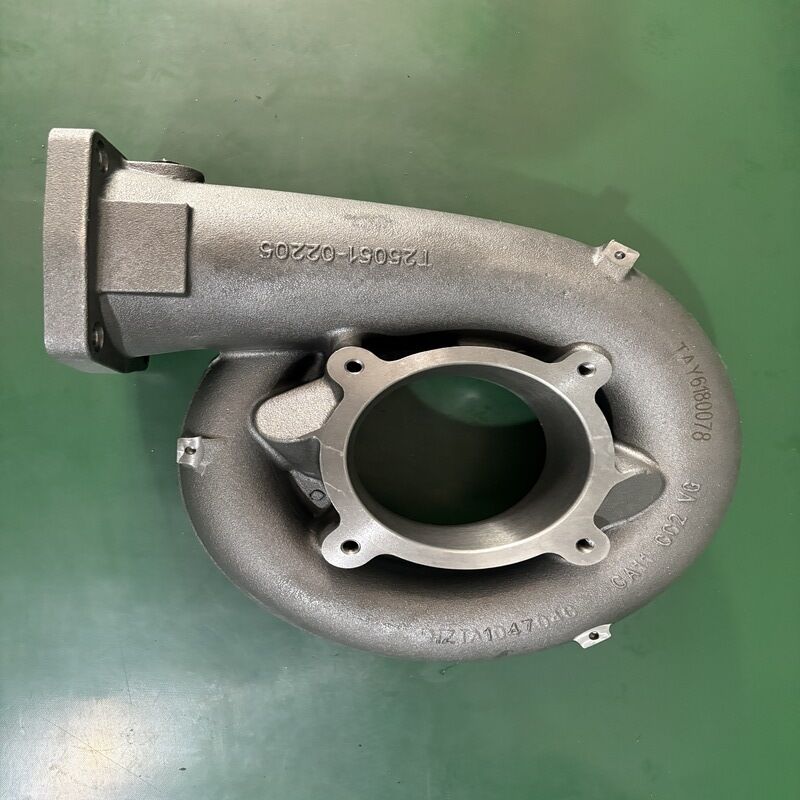

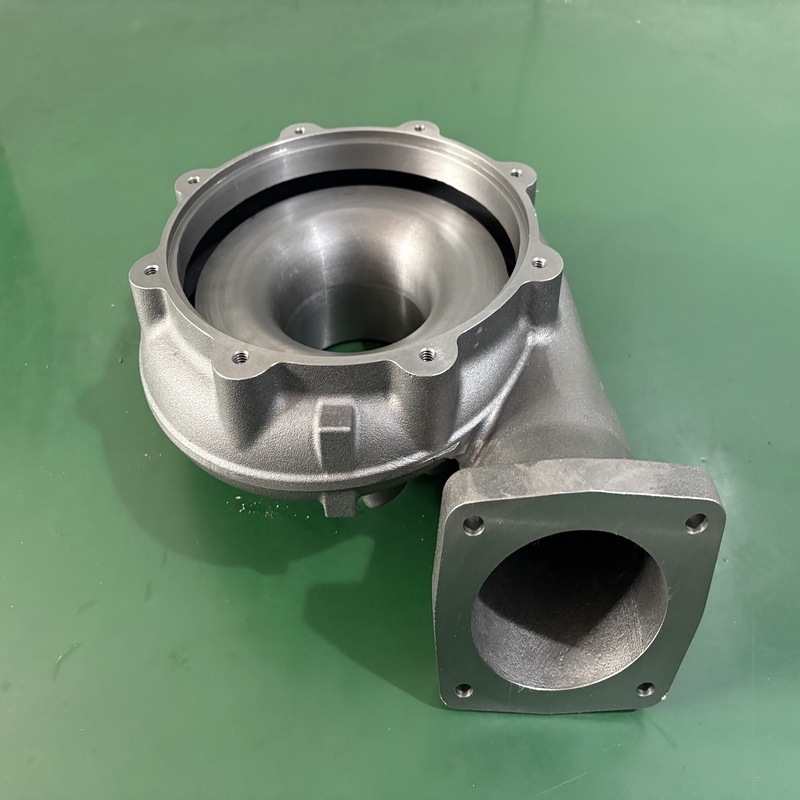

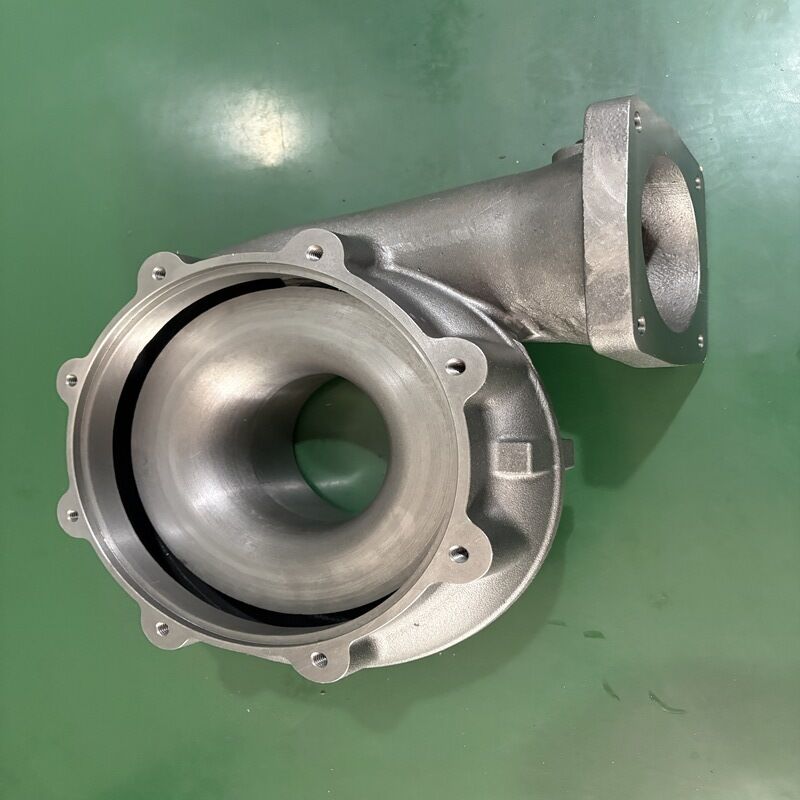

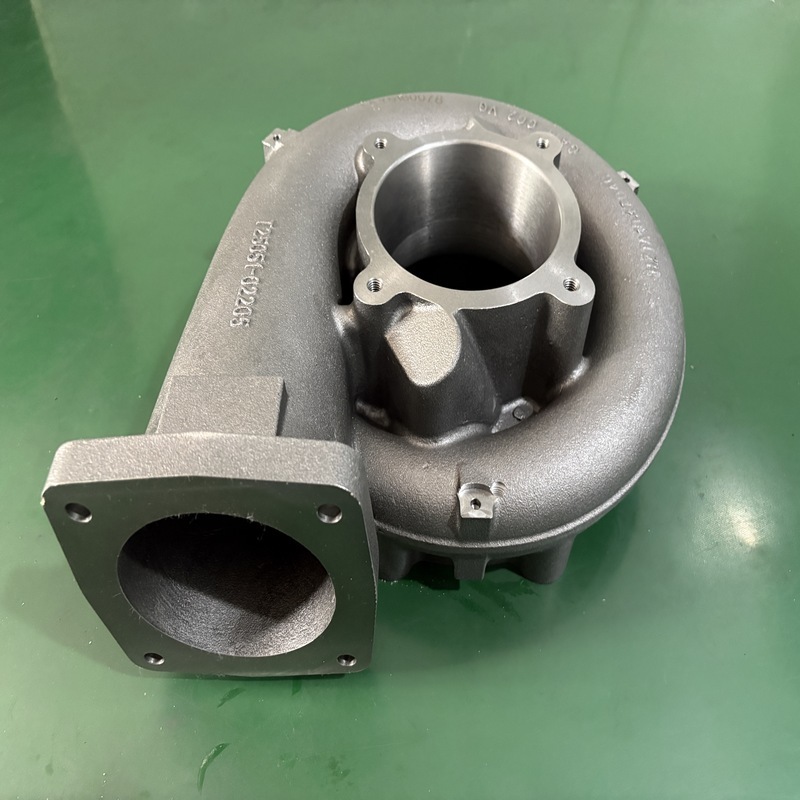

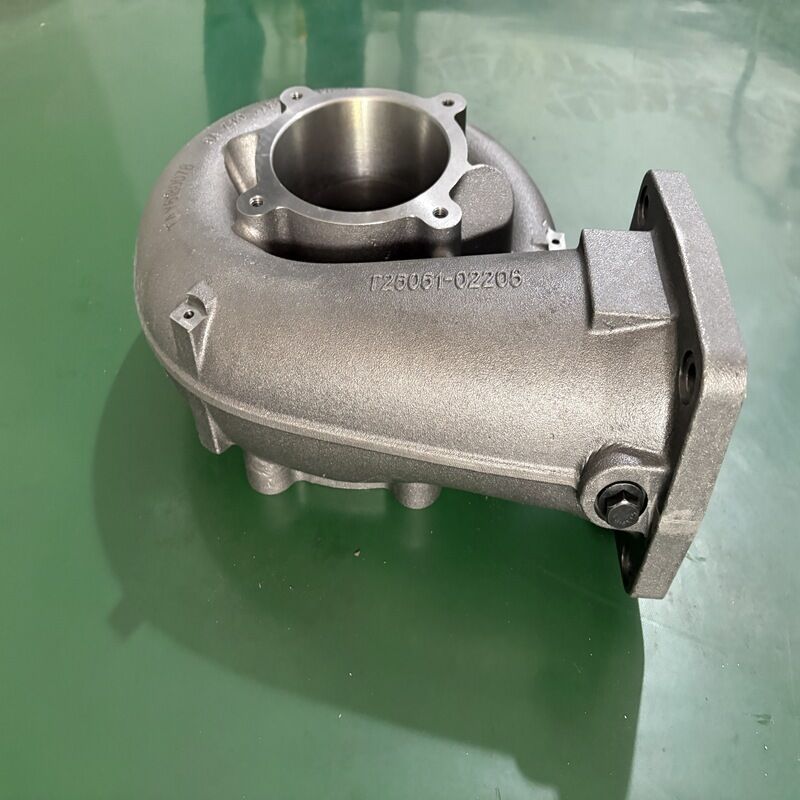

يعد غلاف الضاغط عالي التحمل مكونًا ثابتًا أساسيًا مصممًا لضواغط الهواء الصناعية ذات الطرد المركزي. تم تصنيعه من الحديد الزهر عالي الجودة، وهو يوفر سلامة هيكلية استثنائية في ظل التشغيل المستمر بالضغط العالي. تعمل الهندسة الحلزونية الداخلية ذات الشكل الدقيق على جمع الغاز المضغوط وتوجيهه بكفاءة، وتحويل السرعة إلى ضغط مستقر مع تقليل الاضطراب وفقدان الطاقة. يخضع كل غلاف لاختبار ضغط صارم وفحص الأبعاد لضمان التوافق التام مع التجميعات الدوارة الداخلية. تم تصميم غلاف الضاغط هذا ليدوم طويلاً في البيئات الصعبة، ويوفر أداءً موثوقًا في معالجة البتروكيماويات، وتوليد الطاقة، والتصنيع على نطاق واسع. إن بنيتها القوية تقاوم التشوه والتشقق، مما يقلل بشكل مباشر من تكاليف التوقف والصيانة غير المخطط لها.
يواجه مشغلو الضواغط في كثير من الأحيان مشكلات حرجة ناجمة عن الأغلفة الرديئة أو البالية. تشمل المشكلات الشائعة تسرب الغاز على أسطح المفاصل، وتآكل الغلاف الناتج عن غازات العمليات المسببة للتآكل، وشقوق التعب الهيكلي التي تنشأ تحت التحميل الدوري. غالبًا ما تحتوي المصبوبات منخفضة الجودة على مسامية مخفية أو سمك جدار غير متساوٍ، مما يؤدي إلى فشل مفاجئ في حدود الضغط. في ضواغط الطرد المركزي عالية السرعة، يخلق المظهر الجانبي الحلزوني سيئ التصميم اضطرابًا مفرطًا، مما يقلل من الكفاءة الديناميكية الهوائية ويزيد من استهلاك الطاقة. ولا تؤدي هذه الإخفاقات إلى وقف الإنتاج فحسب، بل تشكل أيضًا مخاطر جسيمة على سلامة الأفراد والمعدات. عندما لا يتمكن غلاف الضاغط من الحفاظ على خلوص محكم وختم مستقر، فإن نظام الضغط بأكمله يعاني من ارتفاع الاهتزاز، وانخفاض ضغط التفريغ، وتصاعد فواتير الطاقة.
يعالج غلاف الضاغط المصنوع من الحديد الزهر عالي التحمل بشكل مباشر هذه الإخفاقات التشغيلية من جذورها. نحن نستخدم تقنيات الصب الدقيقة مع التحكم المعدني الصارم لإنتاج بنية كثيفة خالية من العيوب وقادرة على تحمل ضغوط التصميم بما يتجاوز التصنيفات القياسية. يتم تصنيع مسار التدفق الداخلي بواسطة CNC للحصول على أشكال حلزونية دقيقة، مما يضمن تجميع الغاز بسلاسة من المكره واستعادة الضغط بشكل مثالي. يتم اختبار كل وحدة هيدروستاتيكيًا بمعدل 1.5 مرة من الحد الأقصى لضغط العمل ويتم فحصها باستخدام طرق الموجات فوق الصوتية لضمان عدم التسرب والسلامة الهيكلية. من خلال استبدال الغلاف المتدهور بالحل الذي نقدمه، يمكنك استعادة الخلوص الصحيح لطرف المكره، والقضاء على اضطراب سرقة الكفاءة، وتأمين الضغط المستقر على المدى الطويل. والنتيجة هي انخفاض ملموس في استهلاك الطاقة، وفترات زمنية ممتدة للخدمة، وبيئة تشغيل أكثر أمانًا.
| المعلمة | القيمة / المدى |
|---|---|
| مادة | حديد الزهر الرمادي عالي الجودة (مثل HT250، GG25) أو حديد الدكتايل |
| أقصى ضغط العمل | ما يصل إلى 25 بار (تتوفر خيارات ضغط أعلى مخصصة) |
| نطاق درجة الحرارة | -20 درجة مئوية إلى 350 درجة مئوية (حسب المادة) |
| حجم المدخل/المخرج | مخصص من DN100 إلى DN800 |
| نوع الضاغط المطبق | ضواغط الطرد المركزي أحادية المرحلة ومتعددة المراحل |
| دقة الآلات | التسامح في حدود 0.02 مم على أسطح الختم الحرجة |
| معيار الاختبار | الاختبار الهيدروستاتيكي وفقًا للجمعية الأمريكية للمهندسين الميكانيكيين (ASME) أو مواصفات العميل، والفحص بالموجات فوق الصوتية |
| المعالجة السطحية | طلاء أساس مضاد للصدأ أو طلاء إيبوكسي أو طلاء يحدده العميل |
| نوع الاتصال | ذات حواف (ANSI، DIN، JIS، GB) أو مُصنعة آليًا للاقتران المباشر |
تتوفر مواد مخصصة مثل الفولاذ المصبوب أو الفولاذ المقاوم للصدأ لتطبيقات الغاز المسببة للتآكل.
محطات معالجة وتجميع النفط والغاز
مصانع البتروكيماويات والكيماويات (معالجة الهواء، إعادة تدوير الهيدروجين، الغاز الاصطناعي)
الأنظمة المساعدة لتوربينات توليد الطاقة
وحدات فصل الهواء الصناعية واسعة النطاق
مصانع الصلب والتعدين أنظمة الهواء المضغوط
منافيخ تهوية معالجة مياه الصرف الصحي
أنظمة الهواء المضغوط الصيدلانية والغذائية (مع الطلاء المناسب)
يشكل غلاف الضاغط حد الضغط الثابت وممر التدفق الديناميكي الهوائي لضاغط الطرد المركزي. عندما تدور المكره بسرعة عالية، فإنها تقذف الغاز إلى الخارج بقوة الطرد المركزي. تستقبل قناة الغلاف الحلزونية الشكل هذا الغاز عالي السرعة وتتوسع تدريجيًا في منطقة المقطع العرضي. يؤدي هذا التمدد إلى إبطاء سرعة الغاز، وتحويل الطاقة الحركية إلى ضغط ثابت وفقًا لمبدأ برنولي. وفي الوقت نفسه، يحتوي الغلاف على الضغط ويوجهه نحو فوهة التفريغ. في الضواغط متعددة المراحل، تقوم الأغلفة المتوسطة المجهزة بممرات ناشرة وقنوات إرجاع بتوجيه الغاز إلى المكره التالي. يحافظ هيكل الغلاف الصلب أيضًا على المحاذاة الدقيقة للمحامل والأختام، مما يحافظ على اهتزاز الدوار ضمن الحدود الآمنة ويمنع الاحتكاك الداخلي.
تأكيد طراز الضاغط وأبعاده – قم بتوفير رسم الغلاف الموجود لديك أو رقم طراز الضاغط. نحن بحاجة إلى أقطار المدخل والمخرج، ونمط مسمار التثبيت، وأبعاد الغلاف الإجمالية.
تحديد ضغط التشغيل ودرجة الحرارة - تحديد الحد الأقصى لضغط العمل المستمر ودرجة حرارة الغاز. هذا يحدد درجة المادة المطلوبة وسمك الجدار.
تحديد تركيبة الغاز - إذا كان الغاز يحتوي على رطوبة، أو كبريتيد الهيدروجين، أو غيرها من المكونات المسببة للتآكل، فيرجى تقديم المشورة بشأن ما إذا كانت هناك حاجة إلى مواد مطورة مثل الفولاذ المصبوب أو الفولاذ المقاوم للصدأ.
التحقق من معايير التوصيل - تأكد من معايير الحافة (ANSI B16.5، EN 1092، وما إلى ذلك) والنوع المواجه لضمان ملاءمة خالية من التسرب مع الأنابيب الموجودة لديك.
تقييم سرعة التشغيل وتفاصيل الدوار - تساعدنا معرفة قطر المكره والسرعة المقدرة في التحقق من منطقة الحلق الحلزونية وضمان المطابقة الديناميكية الهوائية.
مشاركة بيئة الموقع - بالنسبة للتركيبات الخارجية أو البحرية، قد يوصى بحماية إضافية ضد التآكل أو طلاءات خاصة.
1. هل يمكنك تصنيع غلاف الضاغط بناءً على عينة أو رسم موجود؟
نعم. نحن نقبل الهندسة العكسية من غلاف مستعمل أو رسوماتك ثنائية وثلاثية الأبعاد. ما عليك سوى إرسال الجزء المادي أو رسم تفصيلي للأبعاد إلينا، وسنقوم بإعادة إنتاجه مع شهادة المواد الكاملة.
2. ما هي المواد المتوفرة غير الحديد الزهر؟
إلى جانب الحديد الزهر عالي الجودة، يمكننا توفير أغلفة من الفولاذ المصبوب، والفولاذ الكربوني ذو درجة الحرارة المنخفضة، والفولاذ المقاوم للصدأ 304/316 للتطبيقات المسببة للتآكل أو درجات الحرارة العالية. من فضلك أخبرنا بتركيبة الغاز المعالجة لديك للحصول على توصية مادية.
3. كيف يمكنك التأكد من عدم تسرب الغلاف تحت الضغط العالي؟
يخضع كل غلاف لاختبار الضغط الهيدروستاتيكي بمقدار 1.5 مرة من الضغط التصميمي. نقوم أيضًا بإجراء فحوصات لسمك الجدار بالموجات فوق الصوتية وفحص تغلغل الصبغة في المناطق الحرجة. يتم توفير تقرير اختبار معتمد مع كل وحدة.
4. ما هو وقت التسليم النموذجي لغلاف الضاغط المخصص؟
يتراوح التسليم القياسي من 30 إلى 50 يومًا، اعتمادًا على الحجم والتعقيد. بالنسبة لاستبدالات الأعطال العاجلة، نقدم إنتاجًا سريعًا في أقل من 20 يومًا. اتصل بنا وأخبرنا بمتطلباتك للحصول على جدول زمني دقيق.
5. هل تقدمون دعم التثبيت أو التوجيه الفني؟
نحن نقدم دليل تركيب مفصل ويمكننا تقديم المساعدة الفنية عن بعد أثناء التشغيل. ويمكن أيضًا ترتيب الإشراف على الموقع من قبل مهندسينا للمشاريع الكبيرة أو المعقدة.
