T- IHI شاحن توربيني غازي العادم / T- AT14 خرطوشة توربو نوع تبريد المياه للمحركات البحرية والصناعية

T- IHI شاحن توربيني غازي العادم / T- AT14 خرطوشة توربو نوع تبريد المياه للمحركات البحرية والصناعية

ميزات الشاحن التوربيني من سلسلة T- IHI / T- AT14:

خرطوشة شاحن توربيني T- AT14 يتكون من دوار كامل ومحمل كامل ، وله ميزات التصميم على النحو التالي.

• شاحن توربيني T- IHI / T- AT14 هو نوع شعاعي من الشاحن التوربيني
• ضاغط الشاحن التوربيني T- AT14 قادر على تحقيق نسبة ضغط قصوى تبلغ 5.0.
• تستخدم الشواحن التوربينية T- AT14 في محرك الديزل ويمكن أن يغطي ناتجها تقريبًا.320-750 كيلوواط.
• تم تصميم شاحن توربيني T- AT14 بشكل خاص للتأكيد على الضاغط والتوربينات والمحمل من أجل تعزيز الموثوقية والمتانة.
• يمكن أن تصل الشواحن التوربينية T- AT14 إلى ما يقرب من 8000 ساعة من وقت التشغيل دون أي مشكلة ، كما أن حالة محاملها جيدة لساعات التشغيل الطويلة هذه.
• أظهر الشاحن التوربيني T- AT14 من خلال جهاز الاختبار على مدى فترة طويلة من الوقت أنه يتمتع بالموثوقية والمتانة الكافية حتى في ظل استخدام زيت الوقود للخدمة الشاقة.
• تطبيق شاحن توربيني T- AT14 في أسواق محركات السيارات والشاحنات الثقيلة والبناء والمحركات البحرية والصناعية.

هيكل شاحن توربيني T- IHI / T- AT14 والأبعاد الخارجية:

يوضح الرسم المقطعي للشاحن التربيني T-AT14 أعلاه أن الشاحن التوربيني T-AT14 يتكون من التوربين والضاغط ، ومحمل الدفع ومحملان دوريان مما يجعل القوى المحورية والشعاعية على التوالي ممكنة.من عرض القسم الثابت ، يتكون الشاحن التوربيني T-AT14 من مبيت coprssor ، ومبيت المحمل ومبيت التوربينات.

المسافة بين اثنين من محامل دفتر اليومية تقريبا.60 مم ؛

طول الدوار حوالي 300 مم ؛

يبلغ قطر مدخل التوربينات حوالي D140mm ؛

قطر مخرج الضاغط حوالي D140mm.

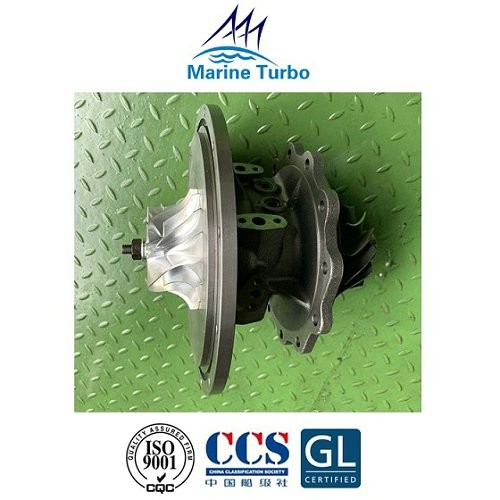

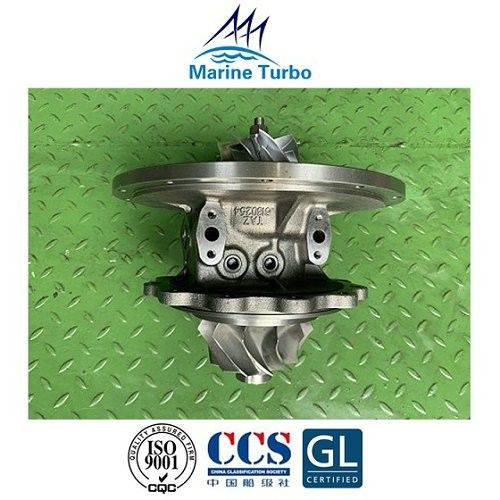

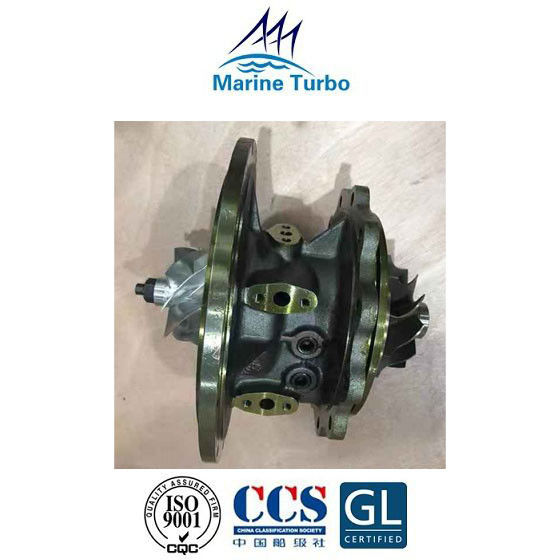

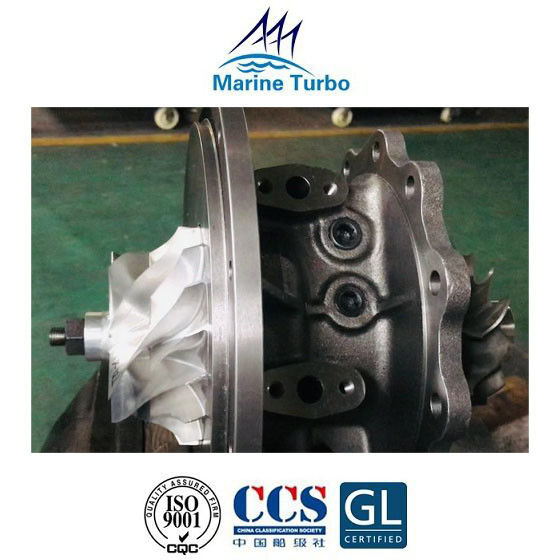

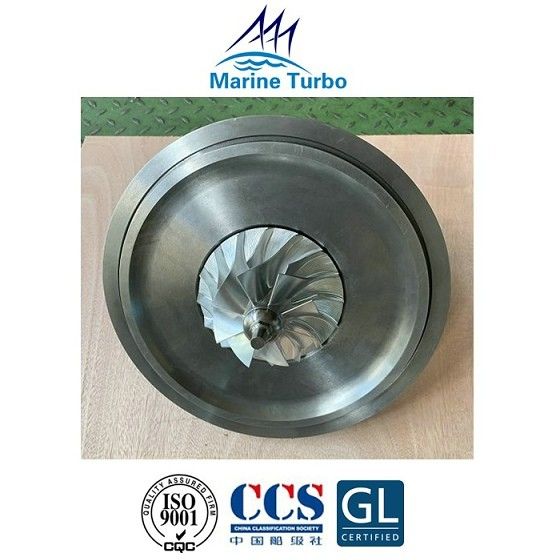

صور خرطوشة شاحن توربيني بحري من سلسلة T- AT14:
