خرطوشة شاحن توربو T- Mitsubishi Turbocharger / T- MET26SR للمحركات البحرية والثابتة

خرطوشة شاحن توربو T- Mitsubishi Turbocharger / T- MET26SR للمحركات البحرية والثابتة

ميزات شاحن توربيني من سلسلة T- Mitsubishi / T- MET - SR:

تي- MET26SRتنتمي خرطوشة الشاحن التوربيني إلى T- MET-SR سلسلةالشاحن التوربيني لغاز العادم ، والذي يتميز بالخصائص التالية:

• منذ عام 1965 وحتى الآن ، طورت الشاحن التوربيني لغاز العادم من سلسلة T- MET العديد من السلاسل لتلبية متطلبات السوق ، وهي تشمل النوع المحوري والنوع الشعاعي للشواحن التوربينية:

• T-MET	النوع المحوري			نوع شعاعي
  	الأصل و .. 0 سلسلة	سلسلة TS ، -SA	سلسلة T-SB ، SBII	سلسلة T-SR ، SRII
  	سلسلة T-SC ، SD	سلسلة T-SE	سلسلة T-SEII	سلسلة T-SRC
  	سلسلة T-MA	سلسلة T-MB	سلسلة T-MBII	سلسلة T-ER

• الأنواع التفصيلية للشواحن التوربينية الشعاعية T-MET:

• سلسلة T-SR	سلسلة T-SRII	سلسلة T-SRC	سلسلة T-ER
  T-MET22SR	T-MET22SRII	T-MET18SRC	T-MET13ER
  T-MET26SR	T-MET26SRII	T-MET22SRC	T-MET16ER
  T-MET30SR	T-MET30SRII	T-MET26SRC	T-MET20ER
  		T-MET30SRC	T-MET24ER
  		T-MET37SRC	T-MET28ER
  			T-MET34ER

• تم تصميم المحمل على الجانب الداخلي من المكره وشفرة التوربينات ؛
• يتم دعم الدوار بقاعدة ذات تشوه حراري أقل ؛

• تحتوي قاعدة المحمل على خزان رأسي متداخل ، يتم من خلاله توفير زيت التشحيم باستمرار حتى بعد إيقاف تشغيل المحرك في حالات الطوارئ ؛

• تستخدم الشواحن التوربينية من سلسلة T-MET على نطاق واسع في المحركات البحرية والثابتة.

أنواع الشاحن التوربيني من سلسلة T- MET-SR:

تكوين خرطوشة الشاحن التوربيني:

خرطوشة شاحن توربيني T- MET26SRيتكون من الدوار الكامل وتحمل كاملة.يتكون الجزء المتحرك بالكامل من ضاغط المكره ، وعمود الشفرة ، وعمود التوربين ، وجدار التقسيم الكامل.تلعب المحامل دورًا مهمًا في الشواحن التوربينية.فهي لا تضمن فقط الدوران الآمن والموثوق عالي السرعة للدوار ، ولكنها تضمن أيضًا أن الدوار مثبت في الموضع الصحيح.

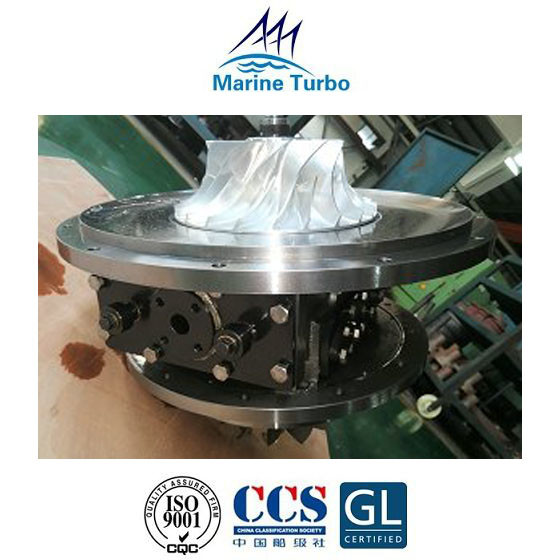

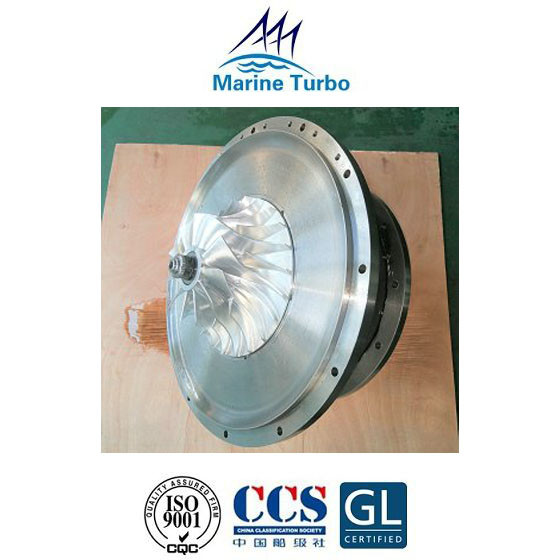

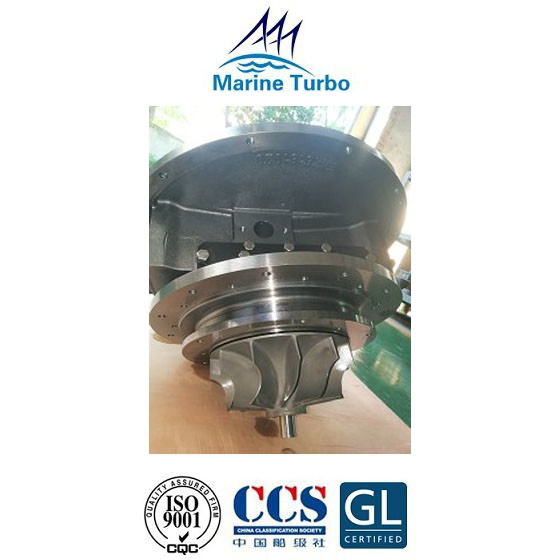

صور خرطوشة شاحن توربيني T- MET26SR:
