| مكان المنشأ: | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية: | Marine Turbo |
| إصدار الشهادات: | ISO; CCS; GL |
| رقم الموديل: | سلسلة T- TCA |
| الحد الأدنى لكمية: | 1 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | صندوق كرتوني ، صندوق خشبي |
| وقت التسليم: | 1-4 أيام عمل |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون |
| القدرة على العرض: | 500 قطعة / شهر |
| نموذج: | سلسلة T- TCA | اسم المنتج: | شفرات توربينات الشاحن التوربيني ، شفرة توربينات الشاحن التوربيني البحري |
|---|---|---|---|
| بحجم: | الحجم القياسي ، أو حسب طلب الزبون | يكتب: | T- شاحن توربيني لغاز العادم |
| الوقود: | تشغيل زيت الديزل البحري وزيت الوقود الثقيل والغاز | نوع المحرك: | محركات تعمل بالديزل والغاز |
| مخرجات المحرك: | 2000 كيلو واط - 30،000 كيلو واط | نوع التوربينات: | التدفق المحوري ، ثنائي الأشواط وأربع أشواط |
| أنواع الشوطين: | T- TCA44 ، T- TCA55 ، T- TCA66 ، T- TCA77 ، T- TCA88 | أنواع رباعية الأشواط: | T- TCA33 ، T- TCA44 ، T- TCA55 ، T- TCA66 ، T- TCA77 ، T- TCA88 |
| نسبة الضغط: | 2-ستورك: 4.55-4.8 ؛ 4 سكتة دماغية: 5.3-5.5 | درجة حرارة غاز عادم التوربينات: | 2-ستورك: ماكس. 500 ؛ 4-السكتة الدماغية: ماكس. 650 |
| تصميم تحمل: | تصميم محمل عادي داخلي | جودة: | أداء عالي ، عالي المستوى ، مضمون |
| إصدار الشهادات: | ISO9001, CCS, or GL | ضمان: | 12 شهر |
| طلب: | المحرك البحري ومحرك الطاقة والمحرك الصناعي | طَرد: | حالة الخشب ، علبة كرتون أو حسب الطلب |
| إبراز: | عمود التوربين,قطع غيار توربو,شفرة توربو توربو البحرية من سلسلة T- TCA |
||

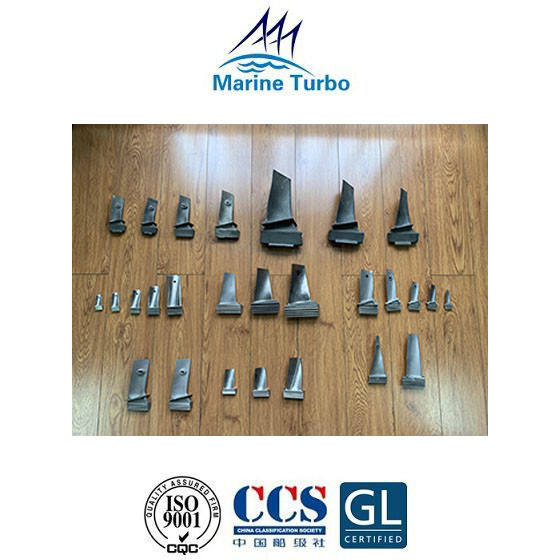

شفرة توربينات سلسلة T- TCA تنتمي إلى جزء واحد منسلسلة T- / T- TCAشواحن توربينية بغاز العادم ، والتي كانت تعتبر بمثابة تقنية مطورة لسلسلة T-NA الناجحة السابقة من الشواحن التوربينية.لا يتم زيادة كفاءة الشاحن التوربيني من سلسلة T- TCA بشكل واضح فحسب ، بل إنه تم تحسينه بشكل كبير في الموثوقية وعمر الخدمة.تم تطوير سلسلة T-TCA من أجل الشحن التوربيني ذي الضغط الثابت ، حيث تتدفق غازات عادم المحرك إلى مشعب عادم مشترك ، وتتراكم هناك وتتدفق مع تقلبات ضغط طفيفة إلى توربين العادم.
تم تصميم سلسلة T- TCA كـالتوربينات المحورية ويمكن استخدامها في نطاق أداء واسع للغاية لشحن محركات الديزل ثنائية الأشواط ورباعية الأشواط والتي تعمل بالغاز.مخرجات المحركمن 2000 كيلوواط إلى 30.000 كيلوواط لكل شاحن توربيني مع سهولة الخدمة أو الصيانة.
يستخدم الشاحن التوربيني بغاز العادم من سلسلة T- TCA على نطاق واسع في المحركات البحرية ومحركات الطاقة والمحركات الصناعية.
| T- مان توربو تشارجر | سلسلة T- TCA |
| T- TCA33 | |
| T- TCA44 | |
| T- TCA55 | |
| T- TCA66 | |
| T- TCA77 | |
| T- TCA88 |
| T- مان | سلسلة T-TCA |
|
|
W (مم) | همم) | F (مم) | T (مم) | A1 (مم) | د (مم) | الوزن (كجم) * ^ | ||
| T- TCA33 | 1558 | 1606 | 802 | 1021 ***** | 443 | 832 | 476 | 996 | 1372.1 | |||
| T- TCA44 | - | 2194 | 1054 | 1614 | 600 | 945 | 534 | 1000 | 2200 | |||
| T- TCA55 | 2167 *** 2224 **** |
2461 | 1206 | 1935 * 1825 ** |
850 * 740 ** |
1090 | 551 | 1371 | 3201.6 | |||
| T- TCA66 | 2360 *** 2407 **** |
2889 | 1433 | 2094 | 850 | 1294 | 649 | 1625 | 5308.9 | |||
| T- TCA77 | 2782 | 3416 | 1694 | 2561 * 2371 ** |
1200 * 1010 ** |
1538 | 754 | 1930 | 8325.3 | |||
| T- TCA88 | 3316 | 4022 | 2012 | 2734 | 1200 | 1825 | 880 | 2270 | 13410 |
* غلاف قدم ، مرتفع
** قدم الغلاف ، منخفض
*** غلاف إدخال الغاز المحوري D = 360 مم
**** غلاف إدخال الغاز المحوري D = 300 مم أو ثنائي القناة
***** الارتفاع H بدون خزان الجاذبية
* ^ مع كاتم الصوت وللمحركات رباعية الأشواط للاشارة فقط

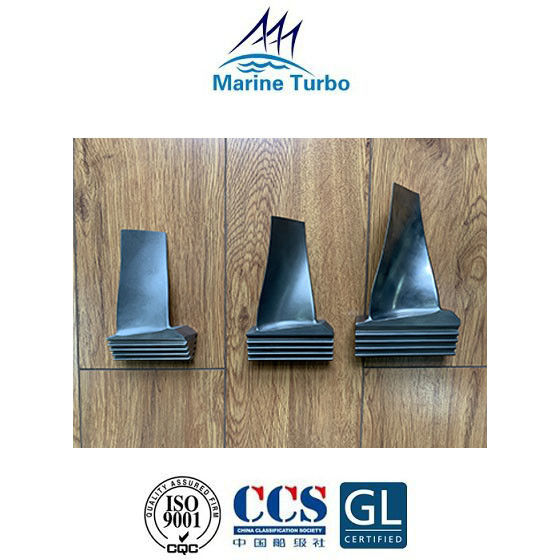

تعتبر شفرات التوربينات مكونًا مهمًا في قسم التوربينات في محرك يعمل بالديزل أو الغاز.الشفرات التي تدور بسرعة عالية مسؤولة عن سحب هواء عالي الضغط ودرجة حرارة عالية إلى داخلالاحتراق بحيثللحفاظ على عمل المحرك.من أجل ضمان الاستقرار على المدى الطويل في البيئات القاسية ذات درجة الحرارة العالية والضغط المرتفع ، غالبًا ما تكون شفرات التوربينات مزورة بسبائك عالية الحرارة وتستخدم بطرق مختلفة للتبريد ، على سبيل المثال ، تبريد تدفق الهواء الداخلي ، أو تبريد الطبقة الحدودية ، أو الحاجز الحراري الطلاءات التي تحمي الشفرات ، لضمان موثوقية ريش التوربينات أثناء تشغيل الشاحن التوربيني.
