| مكان المنشأ: | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية: | Marine Turbo |
| إصدار الشهادات: | ISO; CCS; GL |
| رقم الموديل: | سلسلة T- RH |
| الحد الأدنى لكمية: | 1 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | صندوق كرتوني ، صندوق خشبي |
| وقت التسليم: | 1-4 أيام عمل |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون |
| القدرة على العرض: | 500 قطعة / شهر |
| نموذج: | غلاف شاحن توربيني من سلسلة T- / T- RH | اسم المنتج: | غلاف الشاحن التوربيني ، مبيت التوربينات ، مبيت الضاغط ، مبيت المحمل |
|---|---|---|---|
| يكتب: | شاحن توربيني بحري | نوع الضاغط: | ضاغط التدفق الشعاعي |
| تشحيم: | عن طريق نظام زيت المحرك | نسبة الضغط: | 3.6 |
| كفاءة الشحن التوربيني: | 60٪ -62٪ | طلب: | السيارات والشاحنات الثقيلة والبناء والمحركات البحرية والصناعية. |
| تاكيد الجودة: | ISO ، CCS ، GL | ||
| إبراز: | غلاف توربو,غلاف محمل الغلاف,غلاف الشاحن التربيني لضاغط التدفق الشعاعي |
||

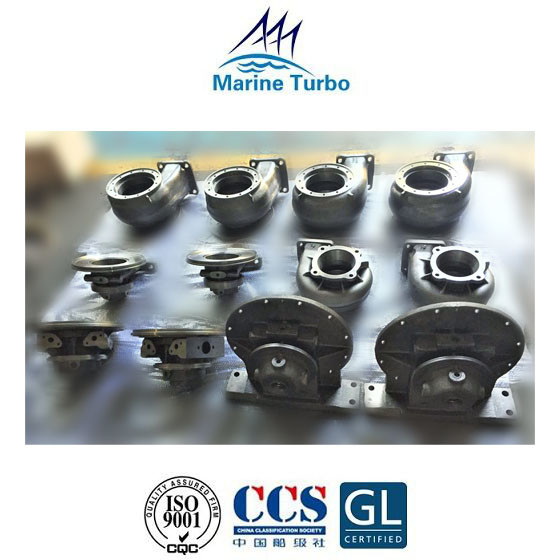

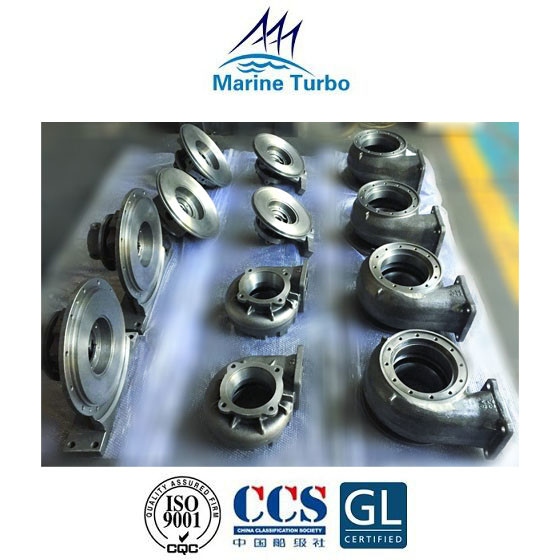

تشمل أغلفة الشاحن التوربيني من سلسلة T- / T- RH مبيت التوربينات ، وغطاء المحمل وغطاء الضاغط ينتمي إلى جزء واحد من الشاحن التوربيني لغاز العادم من سلسلة T- / T- RH. شاحن توربيني من سلسلة T- / T- RHيتكون من التوربينات ذات التدفق المختلط أحادي المرحلة وضاغط التدفق الشعاعي.يمكن استخدام هذه السلسلة من الشاحن التوربيني لمطابقة محرك الديزل عالي السرعة.محمل عادي داخلي مشحم بواسطة نظام زيت المحرك.لوحة مانعة للتسرب وحلقة مانعة للتسرب موجودة في جانب الضاغط لمنع تسرب الهواء والزيت.كفاءة الشحن التوربيني هي 60٪ -62٪ ، ونسبة ضغط الضاغط تصل إلى 3.6.تستخدم الشواحن التوربينية من سلسلة T-RH على نطاق واسع في السيارات والشاحنات الثقيلة والبناء والمحركات البحرية والصناعية.
| نموذج | الأبعاد الكلية (مم) | وزن | ||||
| أ | ب | ج | د | ه | كلغ | |
| T- RH133 | 765 | 405 | 284 | 323 | 393 | 54 |
| T- RH143 | 908 | 456 | 316 | 361 | 458 | 146 |
| T -RH163 | 981 | 537 | 362 | 426 | 533 | 159 |
يشتمل الشاحن التوربيني على جزء توربيني وجزء محمل وجزء ضاغط ، لذلك فإن غلاف التوربين وغطاء المحمل وأغلفة الضاغط تغطي وتحمي جميع الأجزاء المهمة بأمان في الشاحن التوربيني لضمان الأداء المتميز للمحرك.
إن غلاف التوربين وغطاء المحمل وغطاء الضاغط مصنوعان من الحديد الزهر.يتم تبريد بعض الأغلفة بالماء مما يعقد عملية الصب.تعتبر الأغلفة المبردة بالماء ضرورية للشواحن التوربينية ذات المحامل الكروية والأسطوانة مع مصدر LO المتكامل الخاص بها (للحفاظ على LO باردًا).تحتوي الشواحن التوربينية الحديثة المزودة بمحامل دورانية مشحمة خارجيًا على أغلفة غير مبردة.
يشتمل مبيت التوربين (الغلاف) على فتحة مركزية لاحتواء مجموعة ريش التوربينات وتوجيه غازات العادم عبر شفرات التوربينات في شاحن توربيني.يتكون الشاحن التوربيني من توربين نبضي أحادي المرحلة متصل بدفاعة طرد مركزي عبر عمود.يتم تشغيل التوربين بواسطة غاز عادم المحرك ، والذي يدخل عبر غلاف مدخل الغاز.يتمدد الغاز من خلال حلقة فوهة حيث يتم تحويل طاقة ضغط الغاز إلى طاقة حركية.يتم توجيه هذا الغاز عالي السرعة إلى شفرات التوربينات حيث يقود عجلة التوربين ، وبالتالي الضاغط بسرعات عالية (10-15000 دورة في الدقيقة).ثم يمر غاز العادم عبر غلاف المنفذ إلى امتصاص العادم.
